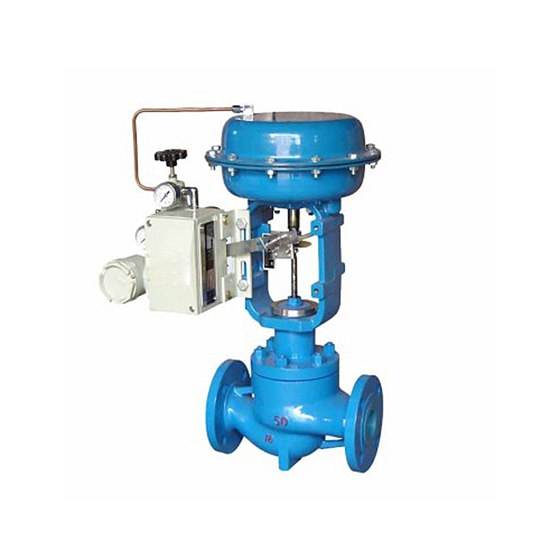

HTS氣動單座調節閥

關注次數：

型號：

技術參數：

HTS進口氣動單座調節閥是一種頂導向結構的調節閥，閥體流體通道呈 S 流線型，壓降損失小，流量大，可調范圍廣，流量特性曲線精度高，閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。可用于控制各種不同壓力和溫度的流體。

HTS 單座氣動調節閥是一種頂導向結構的調節閥，閥體流體通道呈 S 流線型，壓降損失小，流量大，可調范圍廣，流量特性曲線精度高，閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。可用于控制各種不同壓力和溫度的流體。

進口氣動單座調節閥技術參數和性能
型式直通單座鑄造球型閥
公稱通徑 40~200mm
公稱壓力 ANSI 125、150、300、600
JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
連接型式法蘭式：FF、RF、RJ 和 LG
標準按 ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
凹凸面
焊接式：嵌接焊 SW(40~50mm）對接焊 BW(65~200mm)
材料 HT200 ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti
上閥蓋常溫型（P）：-17~+230℃
伸長I型（E1）： -45~-17℃,+230~+566℃
伸長II型（E2）：整體式（E2I）：-100~-45℃
焊接式（E2W）： -196~-100℃
壓蓋型式螺栓壓緊式
填料 V 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。

進口氣動單座調節閥閥內組件
閥芯型式上導向單座柱塞型閥芯。
流量特性高精度流量特性，參考圖 2；高容量流量特性，參考圖 1；
快開特性：快開閥芯。
工作范圍軟閥座的工作溫度和壓差參考圖 3
司太萊堆焊的工作溫度和壓差參考圖 4
材料 1Cr18Ni9Ti 0Cr17Ni12Mo2 司太萊堆焊

進口氣動單座調節閥執行機構
型式 HA 多彈簧式薄膜執行機構
膜片材料乙丙橡膠夾尼龍彈簧范圍 0.02~0.10,0.08~0.24MPa 供氣壓力 0.14,0.16, 0.28MPa
氣源接頭 Rc 1/4
環境溫度 -30~+70℃
備注：該閥也可配用 VA5 或 VA6 和 VP 執行機構
閥作用型式氣——開式，氣——關式。
附件定位器、手輪機構、氣動閥位傳送器等。

進口氣動單座調節閥性能
泄漏量金屬閥座：符合標準 ANSI B16.104 IV 級、小于額定的 Cv 的 0.01%
聚四氟乙烯閥座：符合標準 ANSI B16.104 VI 級，小于額定的 Cv 的 10-7。司太萊堆焊閥座，小于額定 Cv 的 Cv10-7（快開閥芯）
回差 1%（帶定位器） 3%（不帶定位器）
線性 ±1%（帶定位器） ±5%（不帶定位器）備注：采用標準的 V 型聚四氟乙烯填料。
可調范圍 50∶1
